Ovo je analiza za Tier 1 proizvođača kablovskih instalacija sa pet pogona, jednim u Srbiji, dva u EU i dva u Africi, koji alate za montažne stolove danas naručuje kao CNC obradu u uslužnoj proizvodnji.
Preporuka je benchtop SLS, šest mašina Formlabs Fuse 1+ 30W na pet lokacija, uvedenih u tri faze, uz PA12 kao jedini materijal u celoj mreži. Procenjeno ulaganje je oko 306.000 evra.
Isplativost zavisi skoro u potpunosti od jednog broja: koliko kompleksnih gnezda godišnje zaista prelazi na SLS. U baznom scenariju, sa oko 9.450 gnezda godišnje, ulaganje se vraća za oko četiri i po meseca. U konzervativnom, sa oko 3.240 gnezda i manjom uštedom po komadu, povraćaj je nešto više od dve godine.
Zato je prvi korak pilot sa dve mašine na najvećoj lokaciji, 8 do 12 nedelja, sa stvarnim podacima pre odluke o ostalim lokacijama.
Za koga je ova analiza
| Aspekt | Detalj |
|---|---|
| Lokacije | 5 pogona: 1 u Srbiji, 2 u EU, 2 u Africi |
| Proizvod | kablovske instalacije, montažni stolovi sa 50 do 100 gnezda za konektore |
| Trenutni izvor alata | CNC obrada u uslužnoj proizvodnji, lokalno po pogonu, cena najviša u zapadnoj Evropi, zatim u istočnoj Evropi, pa u Africi, ali je razlika prema klijentu umerena |
| Obim | desetine do stotine novih ili izmenjenih modela godišnje po pogonu |
| U obuhvatu | kompleksna gnezda i fiksturni umeci niskog i srednjeg obima |
| Van obuhvata | jednostavna gnezda, koja ostaju na CNC obradi, i delovi za krajnju ili bezbednosno kritičnu upotrebu |

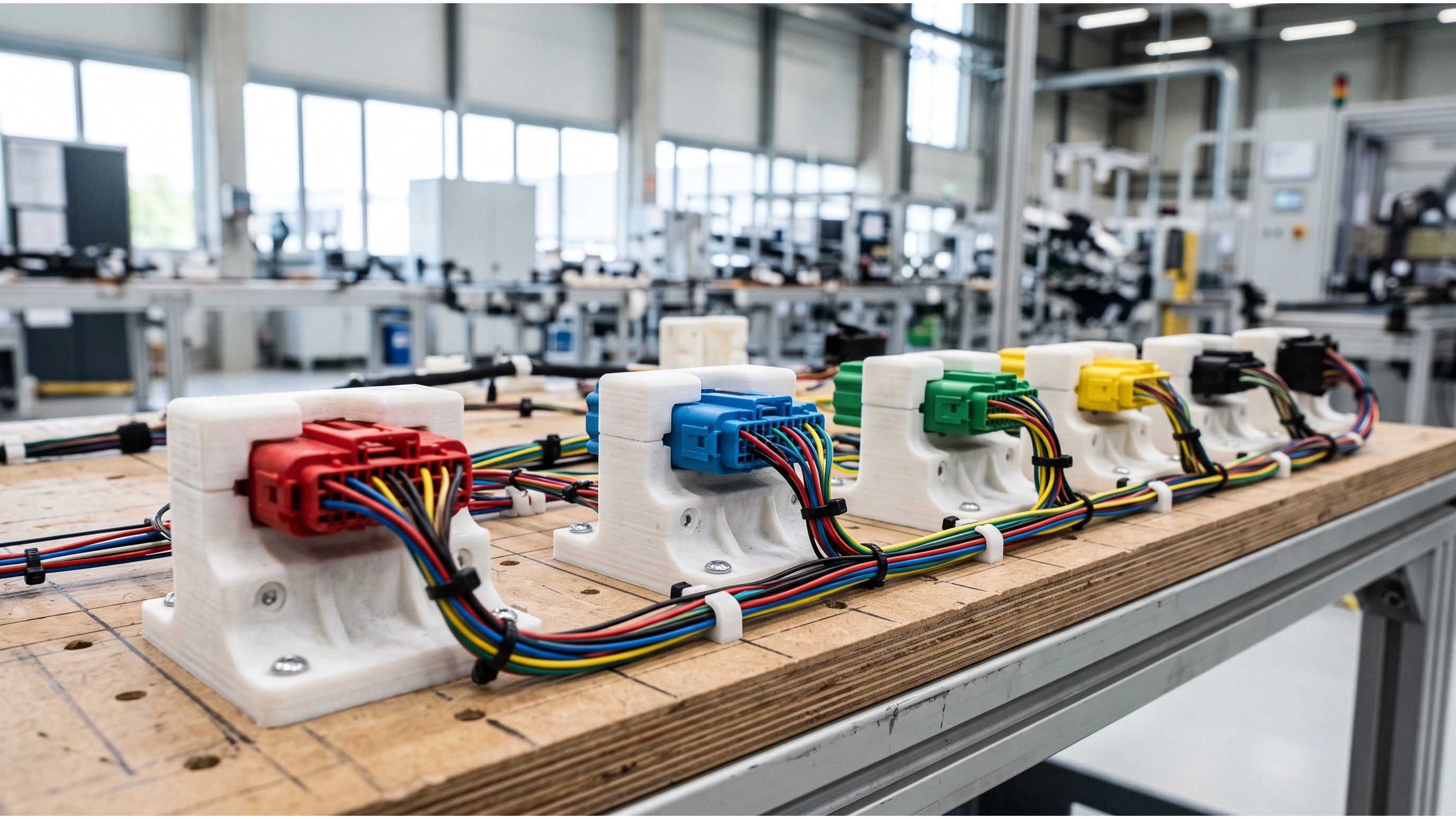

Gnezdo je nosač koji drži konektor na tačno određenom mestu montažnog stola dok radnik provlači i spaja provodnike. Svaki novi ili izmenjeni model instalacije traži nova gnezda.
Zašto su CNC alati skupi
Problem nije samo cena po komadu. Kod ovakvog klijenta CNC pristup ima tri strukturna troška.
Rok isporuke. Novo ili izmenjeno gnezdo čeka se nedeljama. Prema pregledu koji je objavio ASSEMBLY Magazine, držači konektora štampani na HP Jet Fusion sistemima skratili su rok sa dve do šest nedelja na jedan dan.
Cena svake izmene. Svaka promena dizajna znači novu CNC porudžbinu i novu pripremu. Inženjeri zato pokušavaju da pogode rešenje iz prvog puta, umesto da ga isprobaju.
Pet dobavljača na pet lokacija. Svaki pogon nabavlja lokalno, sa različitim standardima, cenama i rokovima, a za afričke lokacije tu su i transport i carina.
Objavljeni podaci proizvođača i korisnika pokazuju uštedu od 50 do 75 procenata po delu pri prelasku sa CNC obrade na štampu iz praha: do 75 procenata za HP MJF držače konektora, 50 do 70 procenata za Stratasys SAF fiksture za kablovske instalacije. U jednom mom projektu za globalnog proizvođača auto delova, alat koji je u uslužnoj proizvodnji koštao oko 100 evra sa rokom od dva meseca, sada košta oko 20 evra i stiže za najviše 24 sata.
Koja tehnologija i zašto benchtop SLS
Pregledao sam devet platformi štampe iz praha. Za ovaj slučaj presudni su bili fiksni trošak po lokaciji, veličina delova i to da se mašine nalaze na pet mesta, a ne u jednom centru.
| Opcija | Šta nudi | Zašto nije ili jeste izbor ovde |
|---|---|---|
| HP MJF 5600 i slični | velika produktivnost, dokumentovano u držačima konektora | mašina 300.000 do 350.000 evra, godišnji servis 55.000 do 65.000 evra bez obzira na iskorišćenost, gustina pakovanja samo 10 do 15 procenata |
| Velikoformatni SLS, EOS P770, Farsoon, TPM3D S600DL | velika komora, veliki delovi | namenjeni velikim delovima, cena i prostor nisu opravdani za mala gnezda |
| Stratasys H350, SAF | dokumentovano u fiksturama za kablovske instalacije | oko 291.000 evra po mašini, jedna centralna mašina umesto lokalne proizvodnje |
| Formlabs Fuse X1 | komora 61,5 litara, laser od 120 W, najavljen u junu 2026, od 84.999 dolara | kandidat za najveću lokaciju kasnije, ali laser 12 puta jači od originalnog Fuse 1 nosi rizik ujednačenosti kvaliteta, a i Fuse 1+ već ima više grešaka od sporijeg prethodnika |
| Formlabs Fuse 1+ 30W | benchtop SLS, PA12 dokumentovan u konektorima i fiksturama | najniži rizik po lokaciji, brzo uvođenje, dovoljan kapacitet za gnezda |
Kod MJF-a, uz servis, set bubnjeva od oko 6.500 evra menja se na svakih 150 kilograma praha, pa fiksni trošak pre ijednog odštampanog dela ide na 60.000 do 70.000 evra godišnje. Ekonomija radi samo pri stalno visokoj iskorišćenosti. Jedan servisni biro na Balkanu vratio je MJF mašinu sa lizinga posle tri godine.
Pri izboru je bitno i finansijsko zdravlje proizvođača, jer mašina traje duže od jednog ugovora. Sinterit je od aprila 2026. u sudskom postupku restrukturiranja, voxeljet je prošao restrukturiranje pod Anzu Partners, a Farsoon je finansijski najzdraviji na listi, sa rastom prihoda od 45 procenata.
Za Fuse 1+ 30W presudilo je sledeće. PA12 je dovoljan za alate i fiksture, nije potrebno ojačanje staklom ili ugljeničnim vlaknima, i ovaj materijal je dokumentovan baš u primeni na konektorima i fiksturama. Mašina je na tržištu od 2022, pa nije reč o novom, neproverenom proizvodu.
Poznata ograničenja treba reći unapred. Promena materijala traži posebnu komoru ili detaljno čišćenje, zato je preporuka jedan materijal u celoj mreži. Formlabs ima i istoriju kašnjenja. Originalni Fuse 1 najavljen je u junu 2017, sa isporukom obećanom za sredinu 2018, a kupcima je stigao tek u januaru 2021. Uzimao je avans od 1.000 evra po porudžbini, a isporuka je kasnila dve i po godine. Fuse 1+ 30W je danas zreo proizvod, ali kod svake nove najave, uključujući Fuse X1, rokove isporuke treba uzeti sa rezervom. Formlabs nema servisno prisustvo u Africi, pa rezervni delovi i obuka moraju biti planirani unapred.
Ovo je preporuka za konkretan profil klijenta, ne opšta preporuka mašine. Sa drugim obimom, drugim delovima ili jednom centralnom lokacijom, odgovor bi bio drugačiji.
Plan uvođenja u tri faze
| Lokacija | Mašine | Faza | Napomena |
|---|---|---|---|
| Najveća lokacija | 2 | Faza 1, pilot | potvrda procesa, obuke i modela uštede |
| Srbija | 1 | Faza 1 | kandidat za regionalno čvorište rezervnih delova i potrošnog materijala |
| EU lokacija 1 | 1 | Faza 2 | standardno uvođenje posle pilota |
| EU lokacija 2 | 1 | Faza 2 | standardno uvođenje |
| Afrika 1 | 1 | Faza 3 | zahteva zalihu rezervnih delova i obučene tehničare |
| Afrika 2 | 1 | Faza 3 | isto kao Afrika 1 |
Pilot traje 8 do 12 nedelja. Tek posle njega, sa stvarnim cenama i obimom, odobrava se ulaganje za faze 2 i 3. Tako je kapital izložen samo onoliko koliko je model potvrđen.
Računica
Pretpostavke
Ove brojeve klijent mora da potvrdi. Bazni scenario je malo iznad gornje granice objavljenih ušteda, u skladu sa onim što sam video u sopstvenom projektu, a konzervativni je namerno pesimističan.
| Pretpostavka | Bazni | Konzervativni |
|---|---|---|
| Novi modeli godišnje, svaka od 4 standardne lokacije | 40 | 30 |
| Novi modeli godišnje, najveća lokacija | 200 | 150 |
| Prosečan broj gnezda po stolu | 75 | 60 |
| Udeo gnezda dovoljno kompleksnih za SLS | 35% | 20% |
| CNC cena po gnezdu, prosek pet zemalja | 170 € | 130 € |
| SLS cena po gnezdu, materijal i vreme | 35 € | 50 € |
| Ušteda po gnezdu u procentima | 79% | 62% |
| Iskorišćenost u prvoj godini, zbog uhodavanja | 70% | 50% |
Ulaganje
| Stavka | Procena |
|---|---|
| 6 × Fuse 1+ 30W kompletan paket, sa rezervnim komorama, Fuse Sift stanicom za prah, stanicom za čišćenje, prahom i obukom, oko 50.000 € po mašini | 300.000 € |
| Transport, carina i dodatak za dve afričke lokacije | 6.000 € |
| Ukupno | 306.000 € |
Formlabs objavljuje cenu kompletnog paketa od 56.902 dolara. Sama mašina u osnovnom paketu je jeftinija, ali bez automatizovane obrade praha nije realna za proizvodnju alata na više lokacija. Pravilo iz prakse: kod skupljih industrijskih mašina prateća oprema, transport, obuka i podrška dodaju oko 30 procenata na cenu uređaja, a kod jeftinijih ulaznih mašina i do 100 procenata.
Godišnji operativni trošak
| Stavka | Procena |
|---|---|
| PA12 prah, filteri, zaptivke i potrošni materijal za 6 mašina | 48.000 € |
| Zaliha rezervnih delova za dve afričke lokacije | 6.000 € |
| Ukupno godišnje | 54.000 € |
Formlabs nudi i servisni paket, oko 5.625 evra godišnje po mašini sa PDV-om, koji pokriva rezervne delove, pribor, potrošne delove i godišnje preventivno održavanje. Nije obavezan za Fuse 1+, a ovde nije uračunat, jer je predlog da se rezervni delovi drže u sopstvenom čvorištu.

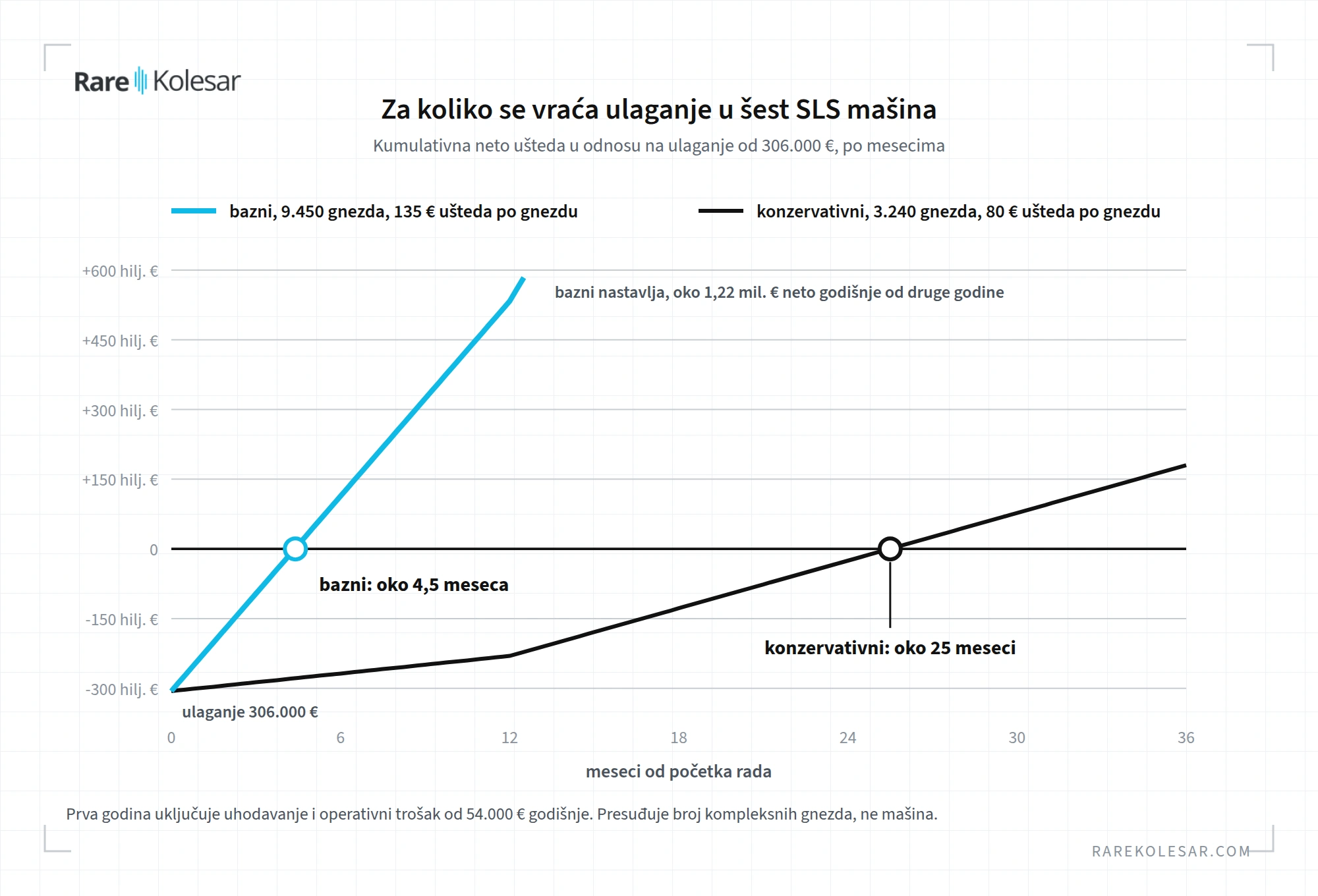

Ušteda i povraćaj
| Pokazatelj | Bazni | Konzervativni |
|---|---|---|
| Kompleksna gnezda godišnje, najveća lokacija | 5.250 | 1.800 |
| Kompleksna gnezda godišnje, 4 standardne lokacije zajedno | 4.200 | 1.440 |
| Ukupno kompleksnih gnezda godišnje | 9.450 | 3.240 |
| Ušteda po gnezdu | 135 € | 80 € |
| Bruto godišnja ušteda u punom radu | 1.275.750 € | 259.200 € |
| Neto ušteda u prvoj godini, posle uhodavanja i operativnog troška | 839.025 € | 75.600 € |
| Neto godišnja ušteda od druge godine | 1.221.750 € | 205.200 € |
| Povraćaj ulaganja | oko 4,5 meseca | oko 25 meseci |
Razlika između scenarija je ogromna, i to je najvažniji zaključak ove analize. Nije presudila mašina, presudio je broj kompleksnih gnezda godišnje.
Šta odlučuje isplativost
Kada se ulaganje i operativni trošak podele uštedom po gnezdu, dobija se granica isplativosti. Da bi se ulaganje vratilo za dve godine u punom radu, mreži treba oko 1.530 kompleksnih gnezda godišnje uz uštedu od 135 evra po gnezdu, ili oko 2.590 gnezda uz uštedu od 80 evra.
Zato pilot ne meri da li SLS radi. Meri tri broja: stvarnu CNC cenu po gnezdu na svakoj lokaciji, stvarni udeo kompleksnih gnezda i stvarnu iskorišćenost mašina.
Rizici i kako se ublažavaju
| Rizik | Opis | Ublažavanje |
|---|---|---|
| Servis u Africi | proizvođač nema servisno prisustvo u afričkim zemljama | zaliha rezervnih delova u čvorištu u Srbiji, obuka 1 do 2 interna tehničara po afričkoj lokaciji |
| Promena materijala | ostaci praha utiču na konzistentnost | samo PA12 u celoj mreži |
| Pogrešne pretpostavke | ulazni brojevi su procene za planiranje | potvrda na pilotu pre faza 2 i 3 |
| Kvalitet gnezda | SLS gnezdo mora da zadovolji iste mere i izdržljivost kao CNC | provera prvog komada za svaki dizajn, CNC alati se ne povlače dok SLS ne prođe |
| Zastoj mašine | 4 lokacije imaju po jednu mašinu | zadržati CNC dobavljače kao rezervni put |
Za proveru prvog komada važe ista pravila kao za svaki deo koji ulazi u proizvodnju, o čemu sam pisao u tekstu kako se kvalifikuje pojedinačna komponenta u proizvodnji.
Preporuke i sledeći koraci
- Odobriti fazu 1: dve mašine Fuse 1+ 30W na najvećoj lokaciji kao pilot.
- Tokom pilota od 8 do 12 nedelja prikupiti stvarnu CNC cenu po gnezdu po lokaciji, stvarni udeo kompleksnih gnezda i stvarnu iskorišćenost, pa ponovo izračunati model pre odobrenja faza 2 i 3.
- Standardizovati PA12 u celoj mreži.
- Odrediti Srbiju, ili najveću lokaciju ako je drugačija, kao čvorište za rezervne delove i potrošni materijal, sa planom zaliha za afričke lokacije.
- Zadržati CNC dobavljače kao rezervu. Cilj je manji trošak, ne zavisnost od jednog izvora.
- Naći regionalnog partnera za servis i rezervne delove, umesto oslanjanja isključivo na servis proizvođača iz zapadne Evrope.
Česta pitanja
Koliko košta SLS štampač za proizvodnju alata? Benchtop SLS sistem sa svom pratećom opremom za proizvodnju, stanicom za prah, rezervnim komorama i stanicom za čišćenje, košta oko 50.000 evra. Velikoformatni industrijski SLS i MJF sistemi koštaju od oko 200.000 evra naviše, uz godišnje servisne ugovore.
Koliko se uštedi kada se gnezda za kablovske instalacije štampaju umesto da se glodaju? Objavljeni podaci pokazuju 50 do 75 procenata po delu, a rok izrade pada sa nekoliko nedelja na jedan dan. Koliko će to značiti u novcu zavisi od broja gnezda godišnje.
Za koliko se vraća ulaganje u SLS za alate? U ovoj analizi od oko četiri i po meseca u baznom scenariju do oko 25 meseci u konzervativnom. Presudan je broj kompleksnih gnezda godišnje, zato se počinje pilotom.
Zašto ne MJF, kad je dokumentovan baš u držačima konektora? MJF je odličan za veliku centralizovanu proizvodnju, ali godišnji servis od 55.000 do 65.000 evra i bubnjevi podižu fiksni trošak na 60.000 do 70.000 evra godišnje po mašini, bez obzira na iskorišćenost. Na pet lokacija sa umerenim obimom to poništava uštedu.
Da li SLS gnezda potpuno zamenjuju CNC? Ne. Jednostavna gnezda ostaju na CNC obradi, a CNC dobavljači ostaju rezerva za slučaj zastoja.
Izvori
- ASSEMBLY Magazine, 3D Printing and Wire Harness Assembly, 2022
- Stratasys, Wire Harness Fixtures with SAF Technology
- Formlabs, Fuse 1+ 30W Complete Package
- Meridian Cable Assemblies, 3D štampa u proizvodnji kablovskih sklopova
Ovu analizu sam pripremio kao nezavisni konsultant za aditivnu proizvodnju, na osnovu podataka za planiranje koje je dostavio klijent i javno dostupnih podataka iz industrije. Finansijske projekcije su procene za planiranje i treba ih potvrditi stvarnim troškovima i obimom pre konačne odluke o ulaganju. Imam vlasnički udeo u kompaniji koja se bavi aditivnom proizvodnjom, ali ne prodajem opremu niti učestvujem u prodaji.
