Konsolidacija sklopova znači da se više odvojenih delova, koji su ranije morali biti spojeni zavrtnjima, zavarivanjem ili lepljenjem, projektuje i proizvodi kao jedan deo. Aditivna proizvodnja to omogućava jer ne zavisi od pristupa alatom niti od izvlačenja iz kalupa.

Dobit nije samo kraća montaža. Manje je spojeva koji mogu da otkažu, manje je dobavljača, transporta i zaliha, a deo je često i lakši. BMW tako od 2027. u seriju uvodi nosač centralne konzole koji umesto sedam delova ima jedan i lakši je 30 procenata.

Konsolidacija nije uvek dobra ideja. Ako sklop mora da kombinuje različite materijale, ako ima delove koji se habaju i menjaju, ili ako već radi jeftino i pouzdano, spajanje dodaje rizik i trošak kvalifikacije bez stvarne koristi. Odluka polazi od ukupnog troška vlasništva, ne od toga da li je spajanje tehnički izvodljivo.

Zašto su sklopovi uopšte razdvojeni

Konvencionalne metode proizvodnje nameću razdvajanje delova iz sasvim praktičnih razloga. CNC obrada ne može da dođe do unutrašnjih šupljina bez pristupa alatom. Livenje zahteva da se deo izvuče iz kalupa, što ograničava geometriju. Montaža iz više delova takođe olakšava popravku, jer se pokvareni element zamenjuje pojedinačno, bez bacanja celog sklopa.

Aditivna proizvodnja uklanja prva dva ograničenja, jer gradi sloj po sloj. To otvara mogućnost da se sklop, koji je ranije morao biti podeljen isključivo zbog proizvodnje, ponovo spoji u jedan deo. Treći razlog, popravka, ostaje, i o njemu treba odlučiti posebno.

Šta se dobija konsolidacijom

Manje mesta za otkaz. Svaki spoj, bilo da je to zavrtanj, zavareni šav ili lepljeni spoj, mesto je gde može doći do zamora materijala, korozije, popuštanja ili curenja. Manje spojeva znači manje mesta gde nešto može da pođe naopako.

Manji ukupni trošak, ne samo kraća montaža. Ušteda u vremenu montaže je samo deo priče. Ako sklop od sedam delova traži CNC obradu, rad sa limom i zavarivanje, dolazi od tri dobavljača, pa se sve to transportuje, skladišti i tek onda sklapa, zbir tih troškova često prevazilazi cenu jednog odštampanog dela koji stiže gotov.

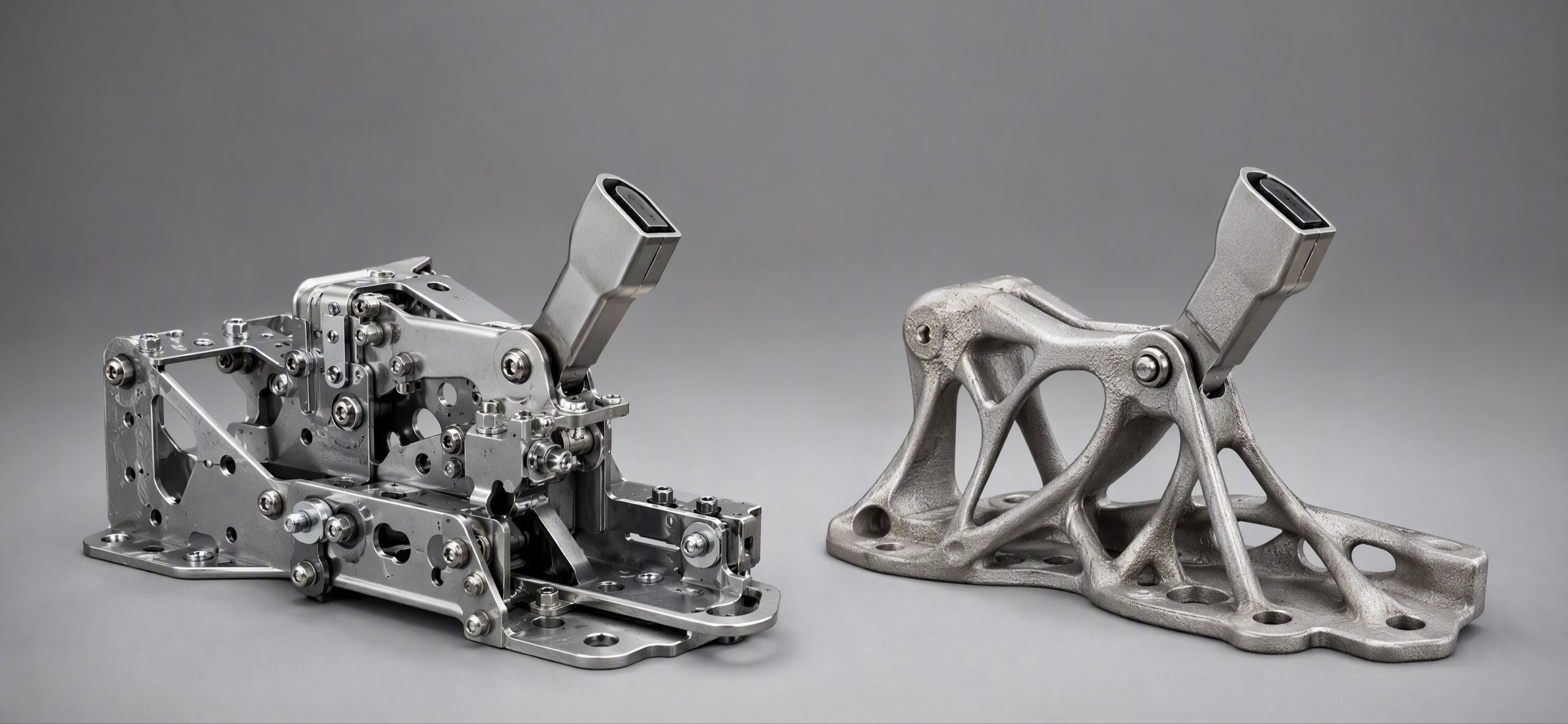

Poređenje konvencionalnog metalnog sklopa sa više koraka montaže i konsolidovanog sklopa za aditivnu proizvodnju

BMW je dobar primer. Nosač centralne konzole za jedno njihovo vozilo, koje ulazi u serijsku proizvodnju 2027, štampa se robotskom štampom velikog formata iz granulata, od PA11 sa 40 procenata recikliranih ugljeničnih vlakana. Konvencionalni sklop od sedam delova, brizganih i od lima, zamenjen je jednim delom. U njega su integrisani i vazdušni kanali koji bi inače tražili poseban alat za brizganje. Deo je lakši 30 procenata, štampa traje 3 sata i 40 minuta, a planirano je oko 18.000 komada godišnje.

Manja masa. Spojni elementi, prirubnice i dodatni materijal za pričvršćivanje jednostavno se ne projektuju. To je posebno vredno u vazduhoplovstvu i automobilskoj industriji, gde svaki gram ima cenu.

Integracija funkcija. Najveći efekat se vidi kod delova sa unutrašnjim kanalima, kao što su hidraulični blokovi. Kod klasičnog bloka kanali se buše pravolinijski, pa se pomoćni otvori zatvaraju čepovima, a ventili se montiraju u posebna kućišta. Kod štampanog bloka kanali mogu da prate najkraći put, bez oštrih uglova i bez čepova.

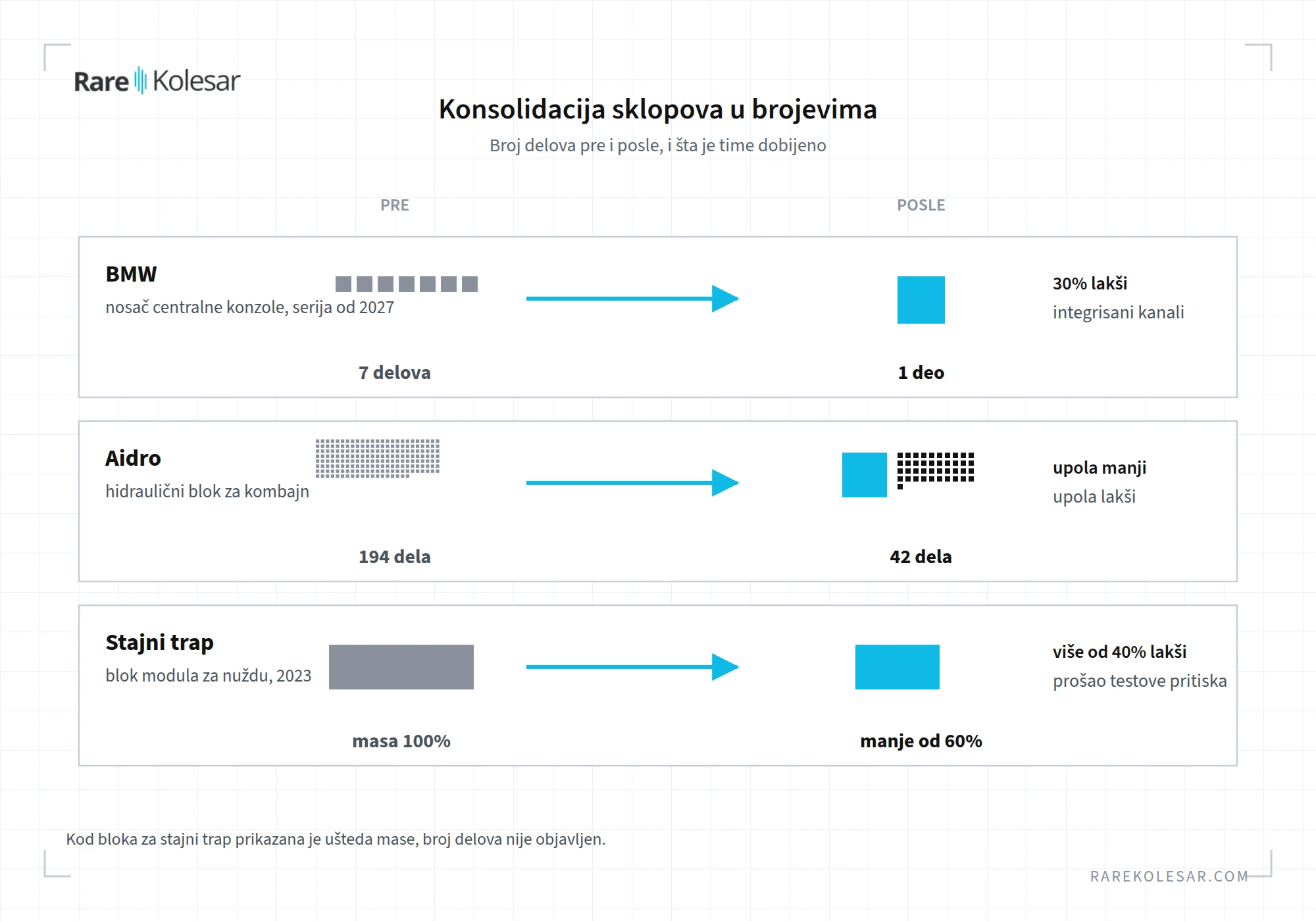

Pre i posle konsolidacije, BMW nosač centralne konzole, Aidro hidraulični blok i blok za stajni trap

Primer Pre Posle Rezultat
BMW, nosač centralne konzole, serija od 2027 7 delova, brizganje i lim 1 deo, štampa iz granulata 30% lakši, integrisani vazdušni kanali, oko 18.000 komada godišnje
Aidro, hidraulični blok za kombajn 194 dela, 13 glavnih blokova i 12 kućišta ventila 42 dela, jedan centralni blok, PBF-LB, 316L upola manji i upola lakši
Hidraulični blok za modul za nuždu stajnog trapa, istraživanje 2023 konvencionalno obrađen blok štampan od AlSi10Mg više od 40% lakši, prošao testove pritiska, 100.000 impulsnih ciklusa i pucanja

Primer stajnog trapa pokazuje i drugu stranu: ušteda mase je stvarna, ali je deo morao da prođe ceo niz kvalifikacionih testova, a autori ističu da je zamor materijala i dalje ključno otvoreno pitanje za ovakve delove.

Kada konsolidacija nije dobra ideja

Konsolidacija nije univerzalno rešenje, i tu se najčešće greši.

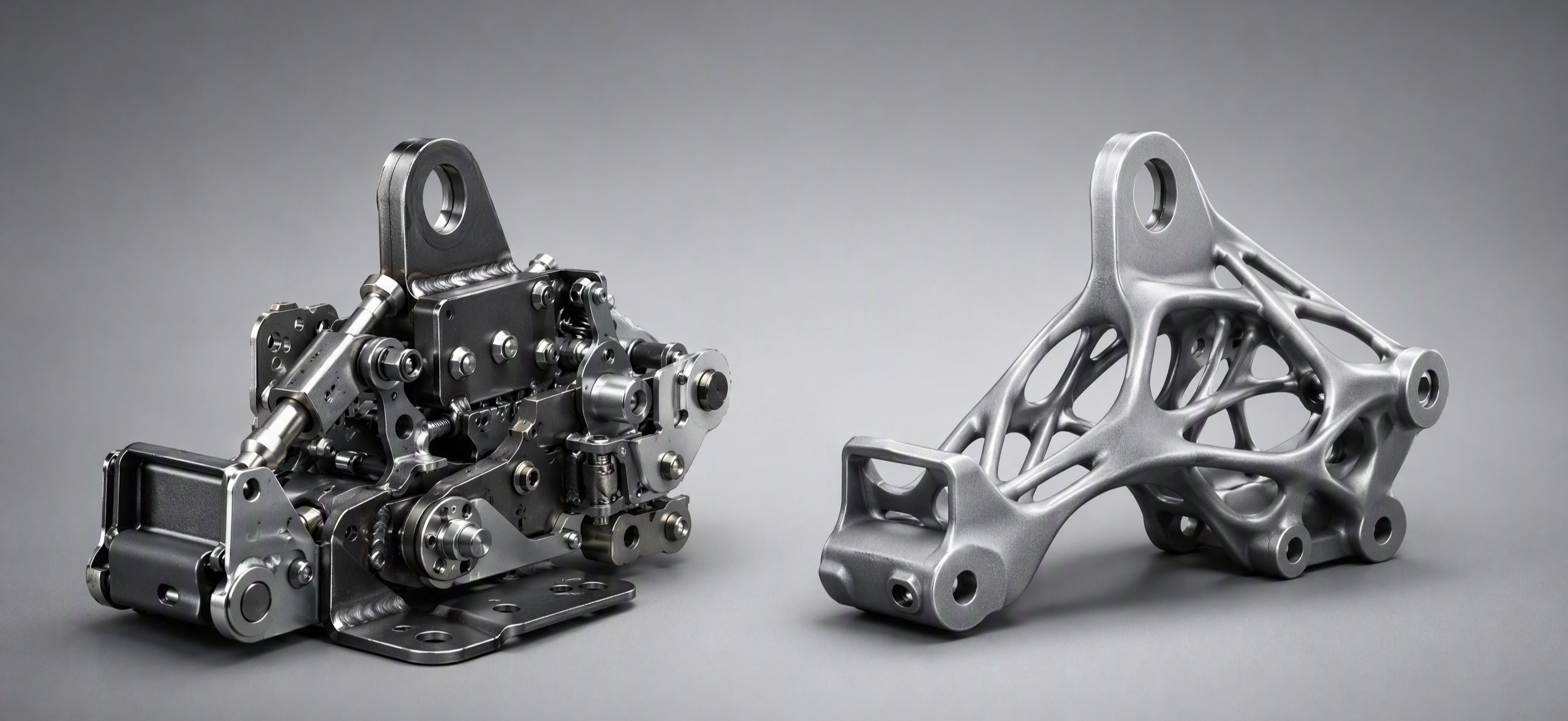

Poređenje konvencionalnog višedelnog metalnog sklopa i konsolidovanog rešenja projektovanog za aditivnu proizvodnju

Sklop traži različite materijale. Ako jedan deo mora biti krut, a drugi elastičan, ili jedan otporan na habanje, a drugi lagan, spajanje u jedan deo od jednog materijala može da žrtvuje ono što su odvojeni delovi radili svaki u svojoj ulozi.

Sklop ima delove koji se habaju ili pomeraju. Zaptivke, ležajevi, opruge i pokretni elementi menjaju se češće od ostatka sklopa. Ako se spoje sa nosećom strukturom, zamena habajućeg dela postaje zamena celog dela.

Sklop već radi jeftino i pouzdano. Konsolidacija samo radi konsolidacije dodaje rizik i trošak kvalifikacije novog dela, bez stvarne koristi.

Unutrašnjost ne može da se proveri. Kod metalne štampe iz praha, unutrašnji kanali moraju da se očiste od praha i provere, često industrijskim CT-om. Ako to nije moguće, konsolidovani deo nosi rizik koji sklop od odvojenih delova nije imao.

Kvalifikacija košta više od uštede. Novi konsolidovani deo je novi deo. Za delove u regulisanim granama to znači novu kvalifikaciju, o čemu sam pisao u tekstu kako se kvalifikuje pojedinačna komponenta u proizvodnji.

Održavanje ima dve strane

Montaža iz više delova olakšava popravku velikog i skupog sklopa, jer se menja samo deo koji je otkazao. Kod malih sklopova važi obrnuto. Sam deo je jeftin, ali servis nije, jer što je deo manji, to su sati demontaže i montaže veći u odnosu na njegovu cenu. Zamena jednog gotovog podsklopa brža je i jeftinija za servisera nego traganje za tim koji je od sedam delića otkazao.

Zato cilj nije da se sve spoji, nego da se prepoznaju podsklopovi gde spajanje ima smisla. Celu mašinu u jedan deo niko ne treba da štampa.

Sitni sklopovi: šarke preklopnih telefona

Aditivna proizvodnja ulazi i u sklopove toliko male i opterećene da je svaki milimetar bitan. OPPO je u Find N5, predstavljenom u februaru 2025, poklopac šarke i ploču koja povezuje šarku sa ekranom izradio štampom od titanijumske legure Grade 5. To je doprinelo debljini od svega 8,93 milimetra u sklopljenom stanju.

Ovo nije klasična konsolidacija sedam delova u jedan, nego integracija više funkcija u manje, tanje i čvršće delove. Većina šarki se i dalje pravi brizganjem metalnog praha i obradom. Štampa se koristi tamo gde daje nešto što ti procesi ne mogu, a to je upravo logika dobre konsolidacije.

Kako se donosi odluka

Odluka mora poći od stvarnih troškova i rizika, ne od toga da li je spajanje tehnički izvodljivo.

Pitanje Govori u prilog konsolidaciji Govori protiv
Koliko košta sklop danas, sa nabavkom, transportom, zalihama i montažom? visok ukupni trošak, više dobavljača sklop je jeftin i stabilan
Gde sklop otkazuje? na spojevima, curenje, popuštanje na habajućim delovima
Da li svi delovi mogu da budu od istog materijala? da ne, potrebna su različita svojstva
Ima li delova koji se redovno menjaju? ne da
Može li unutrašnjost novog dela da se očisti i proveri? da ne
Da li ušteda pokriva kvalifikaciju novog dela? da, i pri realnom obimu ne

Ovo je samo jedna dimenzija šireg DfAM pristupa, projektovanja za aditivnu proizvodnju: gde deo zaista nosi opterećenje, a gde postoji prostor da se geometrija i proizvodnja pojednostave. Ako imate sklop koji je kandidat za spajanje, to je tačno pitanje za analizu proizvodnje.

Česta pitanja

Šta je konsolidacija sklopova? Projektovanje i izrada više delova koji su ranije bili spojeni zavrtnjima, zavarivanjem ili lepljenjem kao jednog dela. Najčešće se radi aditivnom proizvodnjom, jer ona ne zavisi od pristupa alatom niti od izvlačenja iz kalupa.

Koliko se može uštedeti konsolidacijom? Zavisi od sklopa. BMW je nosač centralne konzole sveo sa sedam delova na jedan i smanjio masu za 30 procenata, a Aidro je hidraulični blok sveo sa 194 na 42 dela, uz upola manju masu i dimenzije. Ušteda dolazi iz manje nabavke, transporta, zaliha i montaže, ne samo iz cene izrade.

Kada ne treba spajati delove? Kada sklop traži različite materijale, kada ima delove koji se habaju i redovno menjaju, kada unutrašnjost novog dela ne može da se proveri, i kada sklop već radi jeftino i pouzdano.

Da li konsolidacija otežava održavanje? Kod velikih i skupih sklopova može, jer se umesto jednog dela menja ceo. Kod malih sklopova često olakšava, jer je zamena gotovog podsklopa brža od traženja delića koji je otkazao.

Da li je konsolidacija moguća samo 3D štampom? Ne, deo sklopova može da se spoji i livenjem ili pametnijim redizajnom za klasičnu obradu. Aditivna proizvodnja je potrebna kada spojeni deo ima geometriju koju drugi procesi ne mogu da naprave, na primer zakrivljene unutrašnje kanale.
