FDM 2.0, robotska ćelija sa varijabilnim izlazom materijala

Ukratko

FDM 2.0 je moja ideja da se reši najstarije ograničenje FDM tehnologije. Danas jedna dizna određuje širinu niti za ceo deo. Tanka nit daje finu površinu, ali je štampa spora. Debela nit je brza, ali je površina gruba. Ja predlažem robotsku ćeliju koja menja količinu istopljenog materijala u toku rada, bez zamene dizne i bez prekida procesa.

U praksi to znači da se unutrašnjost dela gradi brzo i debelom niti, a spoljne površine tankom niti i precizno. Robotska ruka umesto klasičnog kućišta otvara veće formate i nestandardne geometrije. Senzori i veštačka inteligencija prate proces i ispravljaju odstupanja dok se deo gradi.

Na ovome radim od 2023. kroz naš zajednički projekat sa Mašinskim fakultetom u Nišu. Projekat je prošao do završnog predstavljanja pred Fondom za inovacionu delatnost u junu 2024. i imao je pismo podrške firme Aibuild iz Londona, proizvođača softvera za robotsku štampu. Ideja je i dalje otvorena i tražim partnere.

Glavna ideja

Klasičan FDM radi sa fiksnom diznom. Ako želite i brzinu i kvalitet, birate kompromis ili menjate diznu, što znači prekid, novo podešavanje i rizik po deo. Kod velikih delova taj kompromis je najskuplji, jer se sati i kilogrami materijala troše na unutrašnjost koju niko ne vidi.

Moj predlog je sistem koji menja količinu istopljenog materijala u toku rada, bez zamene dizne i bez prekida procesa. Širina niti tada više nije svojstvo mašine. Postaje projektna veličina, kao debljina zida ili gustina ispune. Isti deo može imati debele noseće delove, tanke detalje i finu spoljnu površinu, u jednom neprekidnom procesu.

Ključne komponente sistema

Varijabilni izlaz materijala. Umesto fiksne dizne, izlaz materijala se menja dinamički. Unutrašnje strukture se grade brzo, spoljne površine precizno. Očekujem manji utrošak vremena i energije po kilogramu dela i manje naknadne obrade.

Robotska ćelija. Robotska ruka umesto klasične mašine sa kućištem. To donosi veći radni prostor, štampu pod uglom i nestandardne geometrije. Ista ćelija kasnije može da dobije i alat za glodanje, pa da deo izađe sa obrađenim funkcionalnim površinama.

Veštačka inteligencija i senzori. Sistem meri širinu i visinu niti, temperaturu i protok, poredi ih sa planom i ispravlja parametre u toku rada. Ovde AI ima jasnu ulogu: brza korekcija na osnovu merenja, a ne zamena za inženjersku odluku. O tome gde AI zaista pomaže pisao sam u tekstu AI u 3D štampi, gde stvarno pomaže a gde ne.

Ko ima ovaj problem

Problem ima svako ko štampa velike ili debele delove ekstruzijom materijala.

Proizvođači kalupa, modela i alata. Veliki kalupi i modeli za livenje traže brzu izgradnju mase i tačnu površinu.
Uslužna proizvodnja velikih delova. Jedna propala štampa velikog dela znači izgubljen dan rada mašine i desetine ili stotine kilograma materijala.
Industrija prerade plastike. Firme koje danas prave alate i prototipove glodanjem iz punog bloka.
Arhitektura, dizajn i građevina. Paneli, oplate i elementi velikog formata, gde je ista logika primenljiva i na beton i glinu.
Istraživači i fakulteti. Svako ko projektuje strukture gde je širina niti deo dizajna, a ne posledica mašine.

Ako niste sigurni da li je ekstruzija uopšte pravi izbor za vaš deo, krenite od teksta kako izabrati tehnologiju.

Kako bi sistem radio, korak po korak

Analiza modela. Softver deli deo na zone. Spoljna površina, tanki detalji, noseća unutrašnjost.
Putanja sa širinom niti po tački. Za svaku tačku putanje upisuje se i željena širina niti, a ne samo položaj i brzina. Napredni softveri za robotsku štampu već danas mogu da opišu širinu i visinu niti za svaku tačku.
Robot i ekstruder sa promenljivim izlazom. Robotska ruka vodi glavu, a glava menja izlaz materijala u skladu sa planom, bez zaustavljanja.
Merenje u toku rada. Kamera ili laserski senzor mere stvarnu širinu i visinu niti, uz temperaturu i protok.
Korekcija. AI model poredi izmereno sa planiranim i ispravlja protok, brzinu ili otvor pre nego što greška pređe u sledeći sloj.
Zapis procesa. Svaki deo dobija zapis parametara i odstupanja. To je osnova za ponovljivost i za kvalifikaciju procesa.

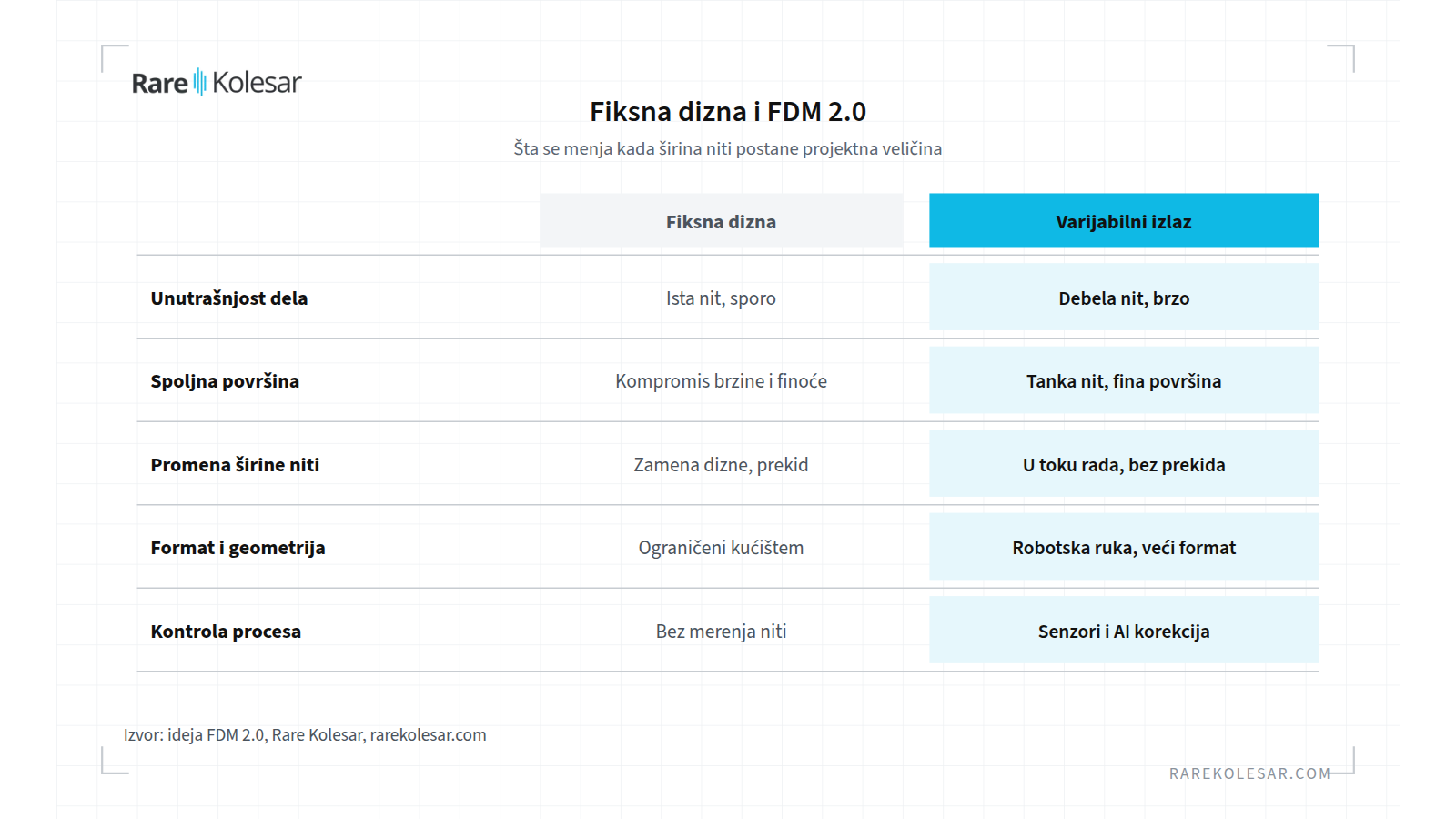

Poređenje fiksne dizne i varijabilnog izlaza materijala u FDM štampi

Dosadašnji rad na ideji

Ideja nije ostala samo na papiru. Od 2023. je razvijam kroz naš zajednički projekat sa Mašinskim fakultetom u Nišu, pod radnim nazivom ekstruder sa promenljivim prečnikom dizne.

Fond za inovacionu delatnost. Projekat je prijavljen Fondu i stigao je do završnog predstavljanja u junu 2024.
Industrijska podrška. Firma Aibuild iz Londona, koja razvija softver za robotsku štampu velikog formata, dala nam je pismo podrške. Njihov softver već može da upiše širinu niti za svaku tačku putanje, što je softverska polovina ove ideje.
Enterprise Europe Network. Od decembra 2024. Mašinski fakultet u Nišu ima javni profil našeg projekta na mreži Enterprise Europe Network. Profil opisuje diznu čiji se prečnik i oblik menjaju u toku štampe, u opsegu od 1 do 20 mm. Procena navedena u profilu je da bi štampa velikih objekata mogla biti i do 40 puta brža. To je procena, ne izmeren rezultat, i upravo je pilot treba da proveri.

Šta već postoji u svetu

Nismo jedini koji idu ovim putem. Poslednjih godina i druge grupe su pokazale da je promenljivi otvor dizne izvodljiv. Niko još, koliko je meni poznato, nije spojio sve tri komponente u jednu industrijsku ćeliju.

Ko	Godina	Princip	Opseg i rezultat	Status
Johns Hopkins University (Kang i Mueller)	2024	Osam pokretnih pinova povezanih elastičnom membranom	Menja veličinu i oblik otvora, glađe kose i zakrivljene površine	Istraživanje, Science Advances
VSB Tehnički univerzitet Ostrava, sa partnerima iz Norveške i Finske	2025	Silikonski rukavac koji se sabija linearnim aktuatorom	Otvor od 0,6 do 1,4 mm, debljina zida u okviru 4 % od cilja	Istraživanje, uočena histereza i kašnjenje od 15 do 20 s
Aibuild, softver za robotsku štampu	2024	Širina i visina niti za svaku tačku putanje, veza sa merenjem u realnom vremenu	Softverska strana varijabilnog izlaza	Komercijalni softver
Caracol, CEAD	aktuelno	Robotske ćelije za štampu granulata i kompozita velikog formata	Dokaz da robotska ćelija za ekstruziju radi u industriji	Komercijalni sistemi

Iz ove tabele čitam dve stvari. Prvo, mehanizam promenljivog otvora je pokazan, ali u malom opsegu ili sa ograničenjima koja tek treba rešiti, kao što su histereza i spor odziv. Drugo, softver i robotske ćelije već postoje. Nedostaje spoj, glava sa promenljivim izlazom koja radi zajedno sa softverom i merenjem u zatvorenoj petlji, na industrijskom formatu.

Još starija istraživanja su pokazala da se širina niti može menjati i bez posebne dizne, kroz protok, brzinu i visinu sloja. Protok je pri tome najefikasnija poluga. To je korisno, ali radi u uskom opsegu. Za veliki raspon, od fine površine do brze ispune, potreban je promenljiv otvor.

Veza sa softverom koji projektuje putanju

Varijabilni izlaz ima smisla samo ako softver zna šta da traži. Klasičan slajser razmišlja u fiksnoj širini niti. Zato me zanimaju alati koji pišu G-kod direktno i tretiraju putanju kao dizajn.

Jedan takav primer je WEFT, otvoreni softver sa Fakulteta za graditeljski menadžment Univerziteta Union Nikola Tesla u Beogradu. WEFT projektuje zidove kao tkanu rešetku, jednu neprekidnu nit po sloju, i pre štampe proverava gotov G-kod. Danas je u WEFT-u širina niti vezana za mašinu i materijal. Sa varijabilnim izlazom, isti zid bi mogao da ima debele noseće šine i tanke niti mreže između njih. Zato sa autorima WEFT-a razgovaram o tome kako bi se ova dva pravca spojila. Više o ulozi softvera pišem u tekstu softveri koji prave razliku u aditivnoj proizvodnji.

Šta je potrebno za početak

Oblast	Šta je potrebno
Ljudi	Mašinski inženjer za konstrukciju glave, stručnjak za polimere i reologiju, programer za putanje i upravljanje robotom, stručnjak za mašinski vid i AI
Oprema	Industrijski robot sa šest osa, ekstruder za granulat ili filament sa mogućnošću ugradnje promenljivog otvora, grejana radna podloga, kamera ili laserski senzor profila
Softver	Generisanje putanje sa širinom niti po tački, upravljanje robotom, prikupljanje i analiza podataka u toku rada
Partneri	Fakultet za razvoj i ispitivanje, proizvođač robotske ćelije ili ekstrudera, softverski partner, bar jedan industrijski korisnik sa realnim delom
Finansiranje	Fond za inovacionu delatnost, evropski programi za istraživanje i inovacije, ili industrijski partner koji finansira razvoj za svoju primenu

Najrealniji prvi korak nije cela ćelija. To je glava sa promenljivim izlazom, ispitana na postojećem robotu ili portalnoj mašini, sa jednim konkretnim delom i jasnim merilom uspeha, na primer vreme izrade i kvalitet površine u odnosu na fiksnu diznu.

Zašto je koncept zapeo

Ideja je tehnički izvodljiva i imala je potvrdu industrijskog partnera, firme Aibuild. Ipak je zapela, iz razloga koje i danas smatram realnim.

Dug i skup razvoj. Mehanika glave, upravljanje i softver moraju da se razvijaju zajedno.
Potreban je multidisciplinarni tim. Mašinstvo, polimeri, robotika, softver i AI retko su na jednom mestu.
Investitori teško prihvataju disruptivne tehnologije. Lakše je finansirati poboljšanje postojećeg nego promenu načina rada.
Rizik u primeni. Robotska ćelija sa topljenim materijalom traži bezbednost, održavanje i obuku koje mali korisnici teško nose.

Moj zaključak je bio da je ideja kvalitetna, ali da sistem tada nije bio spreman za nju. Danas vidim više razloga da se vrati na sto. Pojavili su se radovi sa promenljivim otvorom, softver već radi sa širinom niti po tački, a robotske ćelije su postale komercijalni proizvod.

Rizici i otvorena pitanja

Pouzdanost mehanizma. Pokretni delovi u zoni istopljenog polimera trpe toplotu i habanje. Istraživanja pominju histerezu i spor odziv.
Brzina promene. Ako promena otvora traje sekundama, softver mora da je planira unapred, a ne samo da reaguje.
Materijali sa vlaknima. Materijali punjeni seckanim ugljeničnim vlaknima su abrazivni. CFF, štampa sa kontinualnim vlaknom, je potpuno drugi proces i ovaj koncept ga ne pokriva.
Kvalifikacija. Promenljiva širina niti menja mehanička svojstva po zonama. Za funkcionalne delove potrebna su ispitivanja po zonama.
Tržište. Treba pokazati da je ušteda vremena i materijala veća od cene složenije glave.

Česta pitanja

Šta znači varijabilni izlaz materijala u FDM štampi? To znači da se količina istopljenog materijala i širina niti menjaju u toku rada, bez zamene dizne i bez prekida. Unutrašnjost se gradi brzo debelom niti, a površina fino tankom niti.

Po čemu se FDM 2.0 razlikuje od štampača sa više dizni ili sa automatskom zamenom dizne? Kod više dizni ili zamene dizne postoji prekid i skok između nekoliko fiksnih veličina. FDM 2.0 menja izlaz kontinualno, unutar iste putanje, bez zaustavljanja procesa.

Zašto robotska ćelija, a ne klasičan štampač? Robotska ruka daje veći radni prostor, štampu pod uglom i mogućnost da ista ćelija kasnije i gloda. Za velike delove, gde je ušteda najveća, robot je prirodan izbor.

Kakvu ulogu ima veštačka inteligencija u ovom sistemu? AI poredi izmerenu širinu i visinu niti sa planom i ispravlja protok i brzinu u toku rada. Inženjerske odluke o delu i materijalu i dalje donosi čovek.

Da li već postoji komercijalni sistem sa promenljivom diznom? Koliko je meni poznato, ne postoji industrijska ćelija koja spaja promenljivi otvor, softver sa širinom niti po tački i merenje u zatvorenoj petlji. Postoje istraživački prototipovi i komercijalni softver i roboti koji pokrivaju delove te slike.

Kako mogu da se uključim kao partner? Tražim fakultete, proizvođače opreme, softverske partnere i industrijske korisnike sa realnim delom za pilot. Javite mi se preko stranice konsalting, pa da vidimo gde se vaš interes uklapa.

Razgovarajmo

Ako imate deo koji je danas spor ili skup za štampu, ili razvijate opremu ili softver za ekstruziju, rado ću da razgovaram. Pogledajte i moju ideju o centru za reverzni inženjering i aditivnu proizvodnju, jer bi takav centar bio prirodno mesto za ovakvu ćeliju. Kontakt je na stranici konsalting.
