Centralna laboratorija za digitalnu dokumentaciju delova

Ukratko

Predlažem centralnu laboratoriju koja za svaki kritičan deo pravi kompletan digitalni zapis. To znači 3D model dobijen skeniranjem, podatke o materijalu, crteže, rezultate ispitivanja i istoriju svake izrade ili popravke, sve vezano za jedan jedinstveni ID. Kada deo zatreba, ne čeka se nabavka. Deo se izrađuje ili popravlja na osnovu zapisa koji već postoji.

Ideja je namenjena velikim industrijskim sistemima u nafti i gasu, energetici i brodarstvu, gde jedan dan zastoja košta više od cele godine rada takve laboratorije. Najveća korist nije u jednom brzo izrađenom delu. Najveća korist je u tome što tehničko znanje o delovima prestaje da zavisi od pojedinaca, starih crteža i dobavljača koji više ne postoje.

Ovo nije uslužna proizvodnja za tržište. To je interna infrastruktura znanja jednog velikog sistema ili grupe kompanija, koja ima i proizvodne kapacitete.

Problem koji ova laboratorija rešava

U velikim pogonima postoje hiljade rezervnih delova. Za mnoge od njih dokumentacija je nepotpuna, zastarela ili je nema. Originalni proizvođač opreme je možda prestao da pravi deo, promenio ime ili zatvorio fabriku. Inženjer koji je znao kako se deo popravlja otišao je u penziju.

Kada takav deo otkaže, počinje lanac koji svi u održavanju dobro poznaju. Hitna nabavka, ručno merenje, traženje radionice koja može da napravi kopiju, pa čekanje nedeljama ili mesecima. Za to vreme oprema stoji ili radi sa povećanim rizikom.

Ko ima ovaj problem:

  • rafinerije, bušotine i platforme, gde su delovi skupi, a logistika duga
  • elektrane i distributivni sistemi, gde je oprema stara i decenijama u radu
  • brodari i brodogradilišta, gde brod ne može da čeka u luci na isporuku
  • veliki proizvodni sistemi sa sopstvenim održavanjem i opremom različitih generacija

Kako laboratorija radi, korak po korak

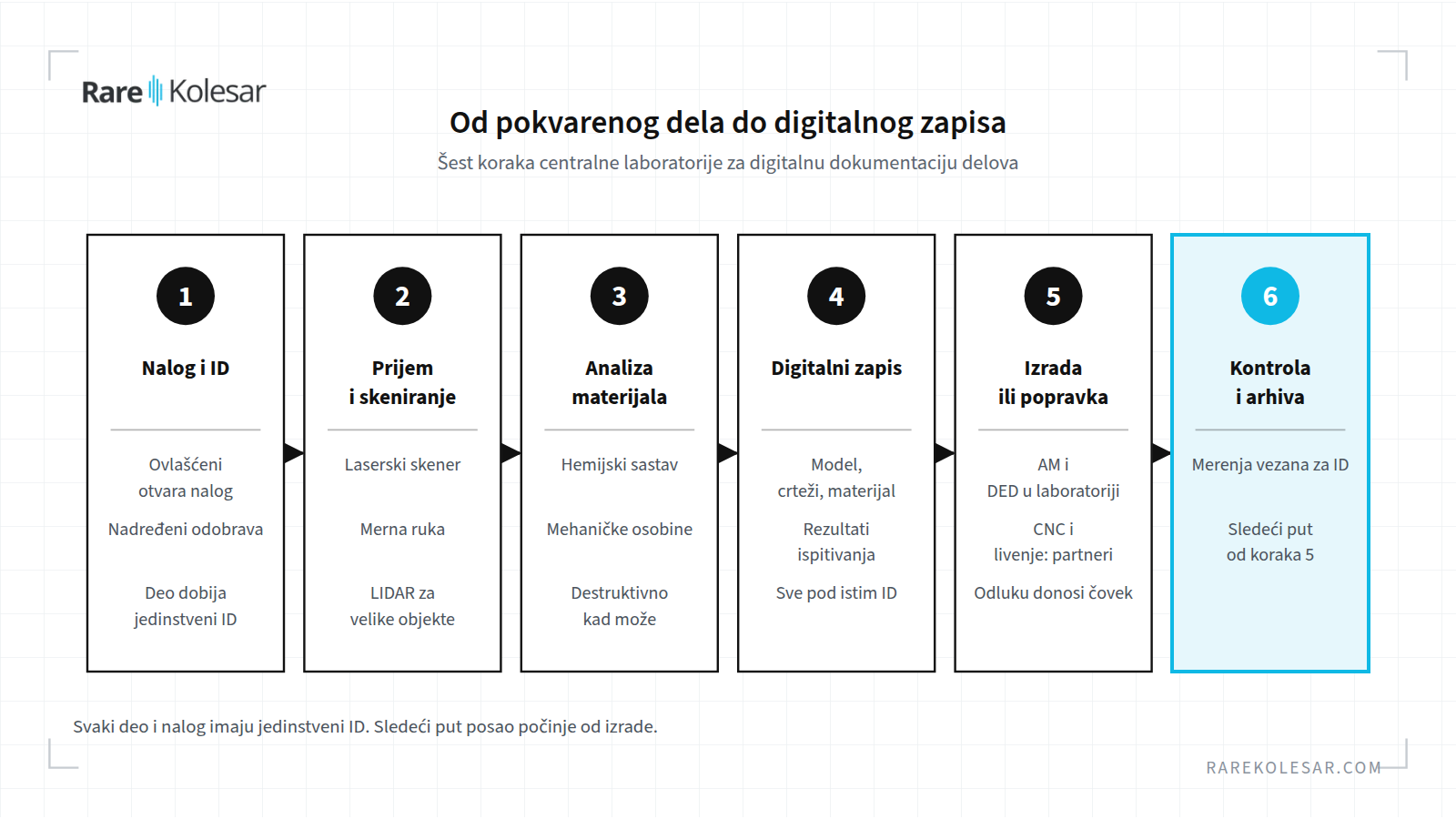

Tok rada centralne laboratorije, od prijema dela do digitalnog zapisa

  1. Nalog i ID. Svako ko ima ovlašćenje otvara nalog u sistemu. Jedna osoba pokreće nalog, a nadređeni ga odobrava. Deo i nalog dobijaju jedinstveni ID.
  2. Prijem dela. Deo fizički stiže u laboratoriju, zajedno sa svim podacima koje održavanje ima o njemu.
  3. Skeniranje i merenje. Deo se skenira laserskim skenerom i meri mernom rukom. Za velike objekte, kao što su cevovodi, kotlovi i dalekovodi, koristi se LIDAR skeniranje, koje pokazuje i deformacije i krivljenje.
  4. Analiza materijala. Određuje se hemijski sastav i mehaničke osobine. Kada klijent ili inženjer proceni da se deo više ne može koristiti, radi se i destruktivno ispitivanje, jer daje najpouzdanije podatke.
  5. Digitalni zapis. 3D model, crteži, podaci o materijalu i rezultati ispitivanja čuvaju se zajedno, pod istim ID brojem.
  6. Izrada ili popravka. Čovek, uz podršku sistema, odlučuje kojim putem deo ide. Aditivna proizvodnja i popravka nanošenjem metala (DED) rade se u laboratoriji. Mašinska obrada i livenje idu kod proverenih partnera.
  7. Kontrola i arhiva. Sva merenja i izveštaji vezuju se za deo i nalog. Sledeći put kada isti deo zatreba, posao počinje od koraka 6.

Struktura laboratorije

Softverski sistem

Srce procesa je softver koji svakom delu i svakom nalogu dodeljuje jedinstveni ID i prati ga kroz sve faze rada. Svi 3D modeli, crteži, podaci o materijalu i rezultati ispitivanja čuvaju se zajedno. Tako nestaje fragmentisana dokumentacija i gubitak znanja kada ljudi odu.

Sistem je odvojen od ERP i MES sistema klijenta i sa njima razmenjuje podatke preko API veze. Na taj način laboratorija ne zavisi od jednog IT okruženja i ne remeti postojeće sisteme. Klijenti imaju pristup za pregled, praćenje statusa i naručivanje. Od samog početka u sistem je ugrađena veštačka inteligencija koja prati istoriju delova i predlaže poboljšanja, topološku optimizaciju i bolje materijale. O tome kako izgleda razuman odnos prema AI alatima pisao sam u tekstu AI u 3D štampi, gde stvarno pomaže a gde ne.

3D skeniranje

Laboratorija koristi lasersko skeniranje i mernu ruku za precizna merenja, od malih delova do velikih sklopova. LIDAR skeniranje se koristi na terenu, za rafinerije i dalekovode, uključujući kontrolu deformacija na kotlovima i gorionicima i krivljenja cevovoda. Skeniranje je osnova za reverzni inženjering, a detaljno sam ga opisao u tekstu Reverzni inženjering i 3D skeniranje kao ulaz u aditivnu proizvodnju.

Testiranje materijala

Laboratorija određuje hemijski sastav i mehaničke osobine materijala. Kada je moguće, radi i destruktivna ispitivanja. Svaki rezultat trajno je vezan za digitalni model dela. Bez ovog koraka kopija dela je samo kopija oblika, a ne i funkcije.

Proizvodnja i popravke

Laboratorija ima kapacitete napredne proizvodnje, odnosno aditivne proizvodnje metala i polimera, kao i sistem za nanošenje metala (DED) za popravku i nadogradnju oštećenih metalnih komponenti. Razmatram petoosnu mašinu koja kombinuje glodanje i DED, robotsku DED ćeliju, ili oba rešenja. DED je zanimljiv i za izradu i obnovu glava za bušenje. Prag vrednosti dela iznad kog se popravka automatski razmatra pre kupovine novog dela tek treba definisati.

Mašinska obrada i livenje nisu deo laboratorije. Za njih se koriste partneri, a laboratorija obezbeđuje dokumentaciju i kontrolu.

Kontrola kvaliteta

Svi podaci, merenja i izveštaji vezuju se za deo i njegov nalog. To omogućava ponovljivost i gradi bazu znanja. Za industrije poput nafte i gasa i brodarstva postoji i jasan okvir, standard DNV-ST-B203 za aditivno proizvedene metalne delove, koji uvodi zahteve prema kritičnosti dela. Kako to izgleda u praksi objasnio sam u tekstovima Kvalifikacija procesa u praksi i Kako se kvalifikuje pojedinačna komponenta.

Šta već postoji u svetu

Ideja nije teorija. Delovi ovog modela već rade u velikim kompanijama.

  • Deutsche Bahn od 2015. godine izrađuje rezervne delove aditivnom proizvodnjom i prešao je 100.000 izrađenih delova. U digitalnom magacinu je oko 1.000 modela, a cilj je oko 10.000 do 2030. godine. Ovaj primer sam detaljnije opisao u tekstu o reverznom inženjeringu.
  • Equinor navodi primere iz nafte i gasa gde je rok isporuke skraćen sa 40 na 10 nedelja. Zajedno sa kompanijama TotalEnergies, Shell, ConocoPhillips i Vår Energi radi na zajedničkoj digitalnoj mreži snabdevanja delovima.
  • Wilhelmsen i Ivaldi su od 2019. razvijali isporuku pomorskih rezervnih delova na zahtev, uz DNV kao nezavisnu stranu za proveru, uključujući sistem za praćenje i registar porekla svakog dela. Ovo je bio jedan od prvih primera da se jedinstvena identifikacija dela uvodi kao osnova poverenja.
  • Istraživanje iz 2026. godine na primeru velikog proizvođača celuloze i papira pokazalo je da je samo oko 1 posto analiziranih rezervnih delova ekonomski pogodno za aditivnu proizvodnju. Ali taj mali deo nosi veliku uštedu, jer su to skupi delovi sa retkom potražnjom i dugim, nepredvidivim rokovima isporuke.

Poslednji podatak je važan i zato ga ne skrivam. Aditivna proizvodnja neće zameniti magacin. Zato je u središtu moje ideje dokumentacija, a ne štampač. Digitalni zapis ima vrednost za svaki kritičan deo, bez obzira na to da li će deo na kraju biti odštampan, popravljen, izliven ili obrađen.

Klasičan magacin i digitalna dokumentacija

Pitanje Klasičan pristup Centralna laboratorija
Gde je znanje o delu U glavama ljudi, starim crtežima i kod dobavljača U jednom digitalnom zapisu pod jedinstvenim ID
Šta se dešava kada deo otkaže Hitna nabavka i čekanje Izrada ili popravka na osnovu postojećeg zapisa
Podaci o materijalu Često nepoznati ili pretpostavljeni Izmereni i trajno vezani za model
Popravka umesto zamene Retko, zavisi od pojedinca Sistematski se razmatra za vredne delove
Zavisnost od proizvođača opreme Visoka, posebno za stare delove Znatno manja
Sledeći isti kvar Počinje se ispočetka Posao počinje od gotovog zapisa

Teško merljive koristi

Direktne koristi su kraće vreme reakcije i manji troškovi. Ali glavni efekti nastaju u domenu koji je teško izmeriti:

  • stabilnost tehničkog znanja, nezavisno od toga ko radi u firmi
  • kontrola nad celim životnim ciklusom dela
  • manji rizik u zahtevnim okruženjima
  • predvidljivije planiranje održavanja
  • mnogo manje hitnih nabavki
  • veća operativna sigurnost
  • manji skriveni troškovi, na primer zalihe koje stoje godinama samo za svaki slučaj

U industrijama sa visokom cenom zastoja ovakav sistem menja logiku održavanja.

Procena isplativosti

Investicija zavisi od veličine i kapaciteta laboratorije. Zamišljam je u razmeri jedne zgrade sa oko 12 zaposlenih, sa jednom lokacijom na početku. Model se kasnije može ponoviti, potpuno ili delimično, na više lokacija, u zavisnosti od analize.

Najveće uštede dolaze kroz:

  • drastično kraće čekanje na delove
  • popravku umesto kupovine novog dela
  • manje hitnih nabavki
  • stabilnije održavanje
  • kraći logistički lanac
  • manji rizik od prekida rada

Po mom iskustvu, na kritičnoj opremi i u sektorima gde je zastoj skup, sistem ove vrste se vrlo često isplati za manje od godinu dana. To ne važi za svaki pogon. Zato analiza uvek počinje od liste delova i cene zastoja, a ne od izbora opreme. Takvu analizu radim kroz analizu proizvodnje.

Šta je potrebno za početak

Oblast Šta je potrebno
Ljudi Inženjeri za skeniranje i reverzni inženjering, inženjer za materijale i ispitivanja, operateri za aditivnu proizvodnju i DED, osoba za kvalitet i dokumentaciju
Oprema Laserski skener, merna ruka, LIDAR za teren, oprema za hemijsku i mehaničku analizu, mašine za aditivnu proizvodnju metala i polimera, DED sistem
Softver CAD, softver za reverzni inženjering, softver za pripremu i optimizaciju za 3D štampu, sistem za ID, naloge i arhivu sa API vezom ka ERP i MES
Partneri Radionice za mašinsku obradu i livenje, akreditovane laboratorije za ispitivanja koja se ne rade u kući, sertifikaciona kuća za kritične delove
Obuka Izbor inženjera, dugoročna obuka i podrška

Ljudi su najvažniji deo ove liste. O tome sam pisao u tekstu Ljudski faktor u aditivnoj proizvodnji. Softver je druga stvar koja pravi razliku, više o tome u tekstu Softveri koji prave razliku u aditivnoj proizvodnji.

Rizici i otvorena pitanja

  • Prava intelektualne svojine. Reverzni inženjering dela tuđeg proizvođača otvara pravna pitanja. Za svaki tip dela treba proveriti ugovore, garancije i prava.
  • Kvalifikacija. Za kritične delove nije dovoljno da je oblik tačan. Potrebna je kvalifikacija procesa i dela, što traži vreme i novac.
  • Mali procenat pogodnih delova. Istraživanja pokazuju da je za aditivnu proizvodnju pogodan mali deo asortimana. Vrednost laboratorije zato mora da se meri kroz dokumentaciju i popravke, a ne samo kroz broj odštampanih delova.
  • Prag za popravku. Granicu vrednosti iznad koje se popravka DED postupkom automatski razmatra tek treba definisati za svakog klijenta.
  • Integracija sa postojećim sistemima. API veza sa ERP i MES sistemom klijenta je jednostavna na papiru, a u praksi zavisi od kvaliteta postojećih podataka.
  • Uloga AI. Predlozi sistema su pomoć, a ne odluka. Odluku o putu izrade, bar na početku, donosi čovek.

Razgovarajmo o primeni

Ako upravljate održavanjem u sistemu gde zastoj košta mnogo, ili razmišljate o tome kako da sačuvate znanje o delovima pre nego što ga izgubite, rado ću razgovarati o tome kako bi ovakva laboratorija izgledala kod vas. Možemo krenuti od jednostavne analize liste kritičnih delova. Više o mom radu je na stranici konsalting, a možete mi pisati direktno preko kontakt stranice.

Srodne ideje su Centar za reverzni inženjering i aditivnu proizvodnju, koji je usmeren na uslužnu proizvodnju za evropsko tržište, i Mala serijska proizvodnja metalnih delova.

Česta pitanja

Po čemu se ova laboratorija razlikuje od digitalnog magacina? Digitalni magacin obično čuva samo fajlove za štampu. Ova laboratorija čuva kompletan zapis o delu, model, materijal, ispitivanja i istoriju popravki, i ima kapacitete da deo izradi ili popravi. Digitalni magacin je jedan njen deo.

Da li svaki rezervni deo treba da se štampa? Ne. Istraživanja pokazuju da je za aditivnu proizvodnju ekonomski pogodan mali procenat delova, u jednom slučaju oko 1 posto. Zato je cilj da svaki kritičan deo ima digitalni zapis, a način izrade se bira posebno za svaki deo.

Kojim industrijama je ova laboratorija najkorisnija? Industrijama gde je zastoj skup i gde je oprema stara ili udaljena, kao što su nafta i gas, energetika i brodarstvo. Korisna je i velikim proizvodnim sistemima sa sopstvenim održavanjem.

Da li laboratorija zamenjuje postojeći ERP ili MES sistem? Ne. Sistem laboratorije je odvojen i sa sistemima klijenta razmenjuje podatke preko API veze. Tako ne remeti postojeće procese, a podaci o delovima postaju dostupni gde su potrebni.

Koliko ljudi je potrebno za rad laboratorije? Zamišljam laboratoriju u razmeri jedne zgrade sa oko 12 zaposlenih. Ključni su inženjeri za skeniranje, reverzni inženjering, materijale, aditivnu proizvodnju i kvalitet.

Za koliko vremena se ovakva laboratorija isplati? Po mom iskustvu, na kritičnoj opremi u sektorima sa skupim zastojem često za manje od godinu dana. Tačan odgovor zavisi od liste delova, cene zastoja i postojećih troškova nabavke, pa uvek počinjem od analize.
