Mala serijska proizvodnja metalnih delova, aditivno i livenje

Ukratko

Ovo je jedna od mojih ranih ideja. Pitanje je bilo jednostavno. Kako napraviti metalni deo od aluminijuma ili čelika u količini od jednog do nekoliko stotina komada, brzo i po razumnoj ceni, kada livnica traži skup alat i minimalnu količinu, a mašinska obrada iz punog materijala postaje preskupa?

Moj odgovor je bio spoj tri koraka. 3D štampom se prave kalupi, jezgra ili modeli za livenje. Metal se lije klasično, peščanim livom ili mikrolivom. Mašinska obrada se radi samo na površinama gde je potrebna tačnost. Nema alata, nema minimalne količine, i može i jedan komad.

Prvi rezultati su bili dobri i tehnički uspešni. Ideja je stala zbog tržišta, ne zbog tehnologije. Danas sličan pristup u svetu koriste livnice i modelarnice, a manjak livenih delova u malim serijama muči i najveće kupce, poput mornarice SAD. Mislim da je za region ovo i dalje otvorena prilika.

Problem koji sam hteo da rešim

Ovo je jedna od ranijih ideja u kojoj sam pokušao da rešim realan industrijski problem: kako omogućiti brzu i isplativu proizvodnju aluminijumskih i čeličnih delova u malim serijama, kada klasične livnice ne žele da ih rade, a CNC obrada je preskupa ili ograničena kompleksnošću.

Cilj je bio jednostavan. Upotrebiti aditivne tehnologije da se eliminišu alati i kalupi, i spojiti to sa livenjem kako bi se dobio finalni metalni deo u kratkom roku, bez velikih troškova i bez minimalnih količina.

Industrija stalno traži male serije, prototipove i rezervne delove. Tu spadaju održavanje u fabrikama, proizvođači mašina, poljoprivredna i rudarska oprema, pumpe i ventili, brodska oprema i odbrana.

Za takav deo danas postoje dva uobičajena puta, i oba su loša za male količine.

Prvi put je klasično livenje. Livnica traži model ili alat, a za mikroliv metalni alat za brizganje voska. Alat košta hiljade, često i desetine hiljada, i pravi se nedeljama. Za deset komada to nema smisla, pa livnice male porudžbine često odbiju.

Drugi put je mašinska obrada iz punog materijala. Za jednostavan deo to je dobro rešenje. Za složen deo, sa unutrašnjim šupljinama i zakrivljenim površinama, veliki deo materijala završi kao strugotina, a mašina radi satima. Cena po komadu postaje neprihvatljiva.

Posebno je težak slučaj starih mašina i uvezene opreme. Deo se pokvari, crteža nema, proizvođač više ne postoji ili ne odgovara. Fabrika čeka mesecima, a linija stoji.

Suština koncepta

Koncept ima tri dela.

Proizvodnja kalupa, jezgara ili modela 3D štampom. Za peščani liv štampa se sam kalup i jezgra od peska sa vezivom. Za mikroliv štampa se model od voska ili od rezina za livenje, koji u procesu sagori. U oba slučaja nema klasičnog alata.

Livenje metala bez tradicionalnih alata. Livnica lije aluminijum, čelik, liveno gvožđe ili bronzu na isti način kao i inače. Menja se samo poreklo kalupa ili modela.

Naknadna obrada po potrebi. Mašinski se obrađuju samo nalegajuće površine, otvori i navoji, gde su tolerancije stroge. Ostatak dela ostaje sirov odlivak.

Nema potrebe za serijom. Može i jedan komad.

Kako ideja radi, korak po korak

  1. Ulazni podaci. Kupac donosi 3D model, crtež ili samo stari, pohabani deo. Kada crteža nema, deo se skenira i od skena se pravi 3D model. Više o tom koraku pisao sam u tekstu Reverzni inženjering i 3D skeniranje kao ulaz u aditivnu proizvodnju.
  2. Priprema za livenje. Model se prilagođava livenju, dodaju se dodaci za obradu i skupljanje metala, ulivni sistem i hranitelji. Ovo je livački posao i radi ga livac, ne operater štampača.
  3. Izbor puta. Za veće i srednje delove od aluminijuma, livenog gvožđa i čelika ide peščani liv sa štampanim kalupom i jezgrima. Za manje, tankozidne i precizne delove ide mikroliv sa štampanim modelom.
  4. Štampa. Kalup od peska štampa se tehnologijom Binder Jetting za pesak. Model za mikroliv štampa se od voska ili od rezina za livenje, na SLA, DLP ili mašinama koje nanose vosak mlazom.
  5. Livenje. Livnica lije metal. Za mikroliv se model prvo obloži keramičkom školjkom, pa sagori ili istopi.
  6. Obrada i kontrola. Odlivak se čisti, po potrebi termički obrađuje, mašinski dorađuje na funkcionalnim površinama i meri.

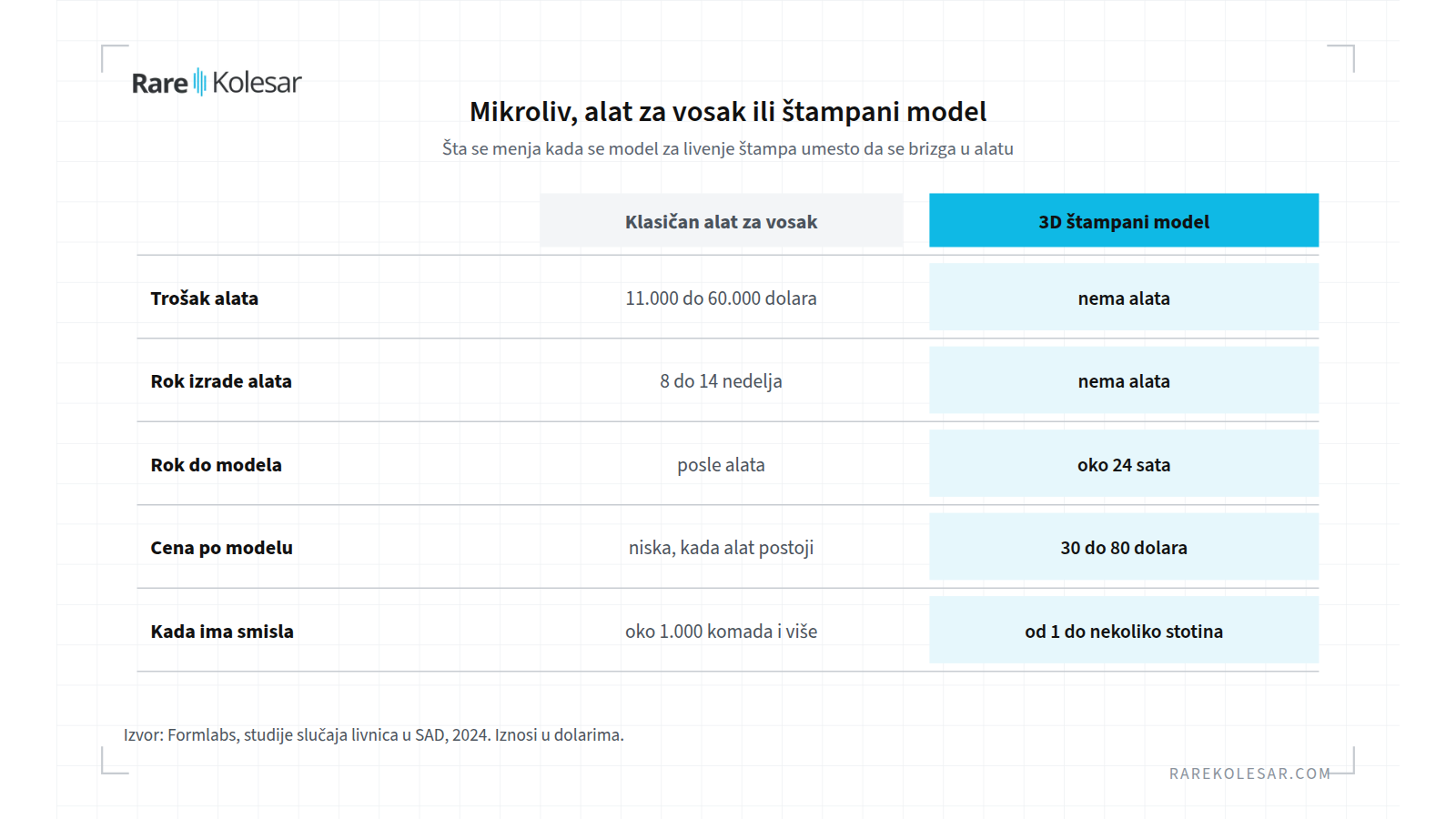

Poređenje klasičnog alata za voštane modele i 3D štampanog modela za mikroliv, trošak alata, rok i cena po modelu

Zašto je ideja bila realna

Industrija stalno traži male serije, prototipove, rezervne delove i specifične komponente. Problem je što tradicionalne livnice odbijaju male količine, a CNC je često preskup i vremenski neisplativ.

Ovaj koncept rešavao je sve ključne prepreke:

  • bez minimalne količine,
  • bez specijalnih alata,
  • bez ograničenja u geometriji,
  • brzo, stabilno i ponovljivo.

Štampano jezgro može da ima oblik koji se klasičnim jezgrenikom ne može napraviti, ili bi zahtevao sklapanje iz mnogo delova.

Tehnologija nije nova ni nedokazana. Binder Jetting za pesak je zrela tehnologija u livnicama. Razlika između peščanog Binder Jettinga i metalnog Binder Jettinga objašnjena je u tekstu Metalna aditivna proizvodnja, Powder Bed Fusion naspram Binder Jetting. Štampani modeli za mikroliv se takođe koriste godinama.

Najvažnije, ceo lanac je brz, stabilan i ponovljiv. Isti fajl daje isti kalup danas i za pet godina. Fajl se čuva umesto alata na polici.

Poređenje sa drugim putevima do metalnog dela

Put Alat Pogodna količina Rok Složena geometrija Glavno ograničenje
Mašinska obrada iz punog Nije potreban Od jednog komada Kratak za jednostavne delove Ograničena, unutrašnje šupljine teško Mnogo strugotine i mašinskog vremena kod složenih delova
Klasičan liv sa alatom Model, jezgrenik ili alat za vosak Stotine i hiljade komada Nedelje do meseci zbog alata Ograničena oblikom alata Trošak alata se ne isplati na malim količinama
Liv sa štampanim kalupom ili modelom Nije potreban Od jednog do nekoliko stotina Dani do nekoliko nedelja Vrlo slobodna Potrebna livnica koja prihvata ovaj tok rada
Direktna metalna 3D štampa Nije potreban Od jednog komada Dani do nedelja Najslobodnija Visoka cena po delu, ograničena veličina dela

Za odluku između ovih puteva važi isto što i kod svake tehnologije. Odlučuju geometrija, količina i ukupna cena, ne sama tehnologija. O granici isplativosti pisao sam u tekstu Kada 3D štampa ima smisla a kada nema.

Šta već postoji u svetu

Ovaj model nije teorija. Evo nekoliko proverenih primera iz poslednjih godina.

ACTech, Frajberg, Nemačka. Firma iz grupe Materialise radi prototipske odlivke i male serije bez alata, od aluminijuma, livenog gvožđa, čelika i titanijuma. Ima sopstvenu štampu peščanih kalupa, livnicu i mašinsku obradu na jednom mestu. Prema izjavi direktora iz 2025. godine, rok isporuke je tri do pet nedelja, zavisno od projekta, a firma ima oko 1.700 kupaca u 40 zemalja. Ovo je najbliži primer onoga što sam zamislio.

Diversified Metalsmiths, SAD. Livnica za mikroliv koja pravi kola pumpi, kućišta i ventile. Štampa modele od rezina za livenje u sopstvenoj kući. Prema studiji slučaja proizvođača štampača iz 2024. godine, model se pravi za 24 sata umesto dve nedelje, a cena modela je pala sa oko 300 na oko 80 dolara. Alat za vosak uvode tek kada kupac traži oko hiljadu komada, jer takav alat može da košta oko 30.000 dolara. U istom dokumentu proizvođač navodi primere alata za voštane modele od oko 11.000 dolara sa rokom od 8 nedelja do oko 60.000 dolara sa rokom od 14 nedelja, dok je štampani model istih delova koštao oko 30 do 80 dolara.

Brodska oprema na Tajlandu. Rad objavljen 2024. godine u časopisu International Journal of Metalcasting opisuje kako firma Speed 3D Mold, zajedno sa univerzitetom u Čijang Maju, štampa peščane kalupe za brodske propelere, pumpe i rezervne delove za staru i uvezenu opremu. Kada crteža nema, stari deo se skenira. Autori ističu da se pokvareni delovi tako zamenjuju u relativno kratkom roku.

Mornarica SAD. Odlivci su jedno od najslabijih mesta u lancu snabdevanja za gradnju podmornica. Prema Defense News iz 2023. godine, više od 100 delova kritičnih za redosled gradnje kasnilo je u proseku više od 300 dana. Mornarica zato odobrava zamenu pojedinih livenih delova delovima iz aditivne proizvodnje. To pokazuje koliko je problem malih serija livenih delova stvaran, čak i kod najvećih kupaca.

Tržište opreme. Proizvođači štampača za pesak su se okrupnili. Posle stečaja Desktop Metala, ExOne GmbH je 2025. godine prešao u vlasništvo grupe Anzu Partners, koja je ranije preuzela i voxeljet, a zatim je oba posla spojila u jednu firmu. Zajedno su instalirali više od 500 sistema. Livnice su kupci sa stabilnom potrebom, i taj deo tržišta je opstao.

Brojke o rokovima i cenama u primerima su iz izvora firmi i proizvođača. Uzimam ih kao primer reda veličine, ne kao garanciju za svaki deo.

Gde je ideja stala

Koncept je bio tehnički zdrav, ali je tržište u tom trenutku bilo suviše konzervativno. Da bi ovakva usluga uspela, potrebna je:

  • velika infrastruktura,
  • pristup livnicama koje žele partnerstvo,
  • jak prodajni kanal prema Zapadnoj Evropi,
  • strpljenje za dug proces edukacije tržišta.

Bez značajnije investicije i sistema iza sebe, ideja nije mogla da se podigne na nivo održivog poslovnog modela, iako su prvi rezultati bili dobri i tehnički uspešni.

Šta je danas drugačije

Neke prepreke su manje nego ranije.

Štampa modela za mikroliv postala je dostupna i manjim livnicama. Primer iz SAD pokazuje da livnica može sama da štampa modele, bez velike investicije.

Rezervni delovi i lanci snabdevanja su postali tema i za upravu fabrike, ne samo za održavanje. Kada linija stoji, cena dela je manje važna od roka.

3D skeniranje je brže i jeftinije, pa je put od starog dela do novog modela kraći. Taj deo sam detaljnije opisao u ideji Centar za reverzni inženjering i aditivnu proizvodnju. Fajlovi delova mogu da se čuvaju sistemski, što je tema ideje Centralna laboratorija za digitalnu dokumentaciju.

Šta je potrebno za početak

Ljudi. Livac tehnolog koji zna da pripremi deo za livenje. Konstruktor koji radi 3D modele i skeniranje. Neko ko zna tehnologije štampe i materijale za kalupe i modele.

Oprema. Za mikroliv, štampač za modele od voska ili rezina za livenje. Za peščani liv, Binder Jetting za pesak, ili na početku uslužna proizvodnja kalupa kod nekoga ko ga već ima. 3D skener. Mašinska obrada, sopstvena ili kod partnera.

Partneri. Livnica koja je spremna da radi male porudžbine po ovom toku rada. To je ključni partner i bez njega ideja ne radi. Zatim kupci sa stvarnim potrebama, pre svega održavanje u fabrikama i proizvođači mašina.

Najpametniji početak je bez kupovine opreme. Prvo nekoliko stvarnih delova kroz uslužnu proizvodnju kalupa i modela, sa jednom livnicom. Tek kada se vidi obim i ponovljivost, ima smisla investirati.

Rizici i otvorena pitanja

Kvalitet odlivka. Poroznost, skupljanje i tolerancije zavise od livnice i pripreme, ne od štampača. Za odgovorne delove potrebna su ispitivanja i dokumentacija. Kako to izgleda u praksi, opisao sam u tekstu Kako izgleda kvalifikacija procesa u praksi.

Odgovornost. Ko odgovara za deo koji je skeniran sa starog, pohabanog originala? To mora biti jasno dogovoreno sa kupcem.

Cena po komadu. Štampani kalup ili model je skuplji po komadu od klasičnog kada alat već postoji. Ovaj model pobeđuje samo do određene količine.

Spremnost livnica. Ovo je bila glavna prepreka ranije i ostaje otvoreno pitanje.

Za mene

Ova ideja me naučila razliku između tehničke izvodljivosti i tržišne realnosti. Naučila me je koliko industrija sporo prihvata nove procese, čak i kad su racionalniji, brži i jeftiniji. I pokazala mi je da je ponekad ideja dobra, ali ekosistem još nije spreman da je prihvati.

I dalje verujem da ova ideja ima smisla, posebno u regionu gde postoje livnice, tradicija mašinske obrade i mnogo starih mašina koje treba održavati.

Razgovarajmo o primeni

Zainteresovani ste za ovu ideju ili želite da razgovaramo? Ako imate deo koji vam livnica odbija zbog male količine, ili rezervni deo za koji nema crteža, javite se preko stranice Konsalting. Ako ste livnica i razmišljate o ovom toku rada, posebno bih voleo da čujem vaše iskustvo.

Česta pitanja

Da li je liveni deo sa štampanim kalupom jednako dobar kao klasičan odlivak? Metal i način livenja su isti, pa i svojstva mogu biti ista. Kvalitet zavisi od livnice, pripreme dela za livenje i kontrole, kao i kod klasičnog livenja.

Do koje količine se ovaj pristup isplati? Nema jednog broja. Zavisi od cene alata koji ne plaćate i od cene kalupa ili modela po komadu. U primeru jedne američke livnice, alat za vosak se uvodi tek oko hiljadu komada.

Koji metali mogu da se liju na ovaj način? Aluminijum, liveno gvožđe, čelik, bronza i drugi metali koje livnica inače lije. Štampa menja samo kalup ili model, ne metal.

Kada je bolja direktna metalna 3D štampa? Kada je deo mali, vrlo složen i potreban u nekoliko komada, ili kada traži geometriju koja ne može da se lije. Za veće delove liv sa štampanim kalupom je obično jeftiniji.

Šta ako nemam crtež dela? Stari deo se skenira i od skena se pravi 3D model, uz dodatke za livenje i obradu. Na funkcionalnim merama potrebna je provera konstruktora.
